Система телеинспекции скважин СДВ ДЛ: техническое описание, конструкция и функциональные возможности

Система телеинспекции скважин СДВ ДЛ представляет собой специализированный комплекс для визуального обследования вертикальных и наклонных подземных объектов. Оборудование предназначено для проведения видеодиагностики скважин, шахт, технических каналов, колодцев, обсадных труб, инженерных коммуникаций и других труднодоступных полостей, где требуется точная оценка внутреннего состояния объекта без демонтажа или разрушения конструкции.

Комплекс сочетает в себе механическую прочность, развитые функции видеонаблюдения, возможность работы на значительной глубине и удобство эксплуатации в полевых условиях. Благодаря кабельному барабану длиной от 200 до 600 м, моторизированной вращающейся камерной головке диаметром 45 мм и базовому блоку видеорегистрации система обеспечивает детальный контроль состояния подземных объектов на большой протяжённости.

Назначение системы

СДВ ДЛ применяется для телеинспекции объектов, где визуальный доступ невозможен или затруднён. Основная задача системы — передача изображения из обследуемой зоны на поверхность в режиме реального времени с возможностью видеозаписи, анализа и документирования результатов.

Оборудование может использоваться для контроля состояния стенок скважин, выявления дефектов обсадных труб, оценки геометрии и целостности подземных конструкций, обнаружения посторонних предметов, зон обрушения, трещин, деформаций, засоров, коррозии, отложений и других признаков износа или повреждения.

Система особенно актуальна при обследовании вертикальных и наклонных объектов, где требуется не только прямой обзор по направлению движения камеры, но и детальный боковой осмотр стенок по окружности. Для этого в конструкции используется моторизированная головка с прямым и боковым орбитальным обзором.

Общая конструкция комплекса

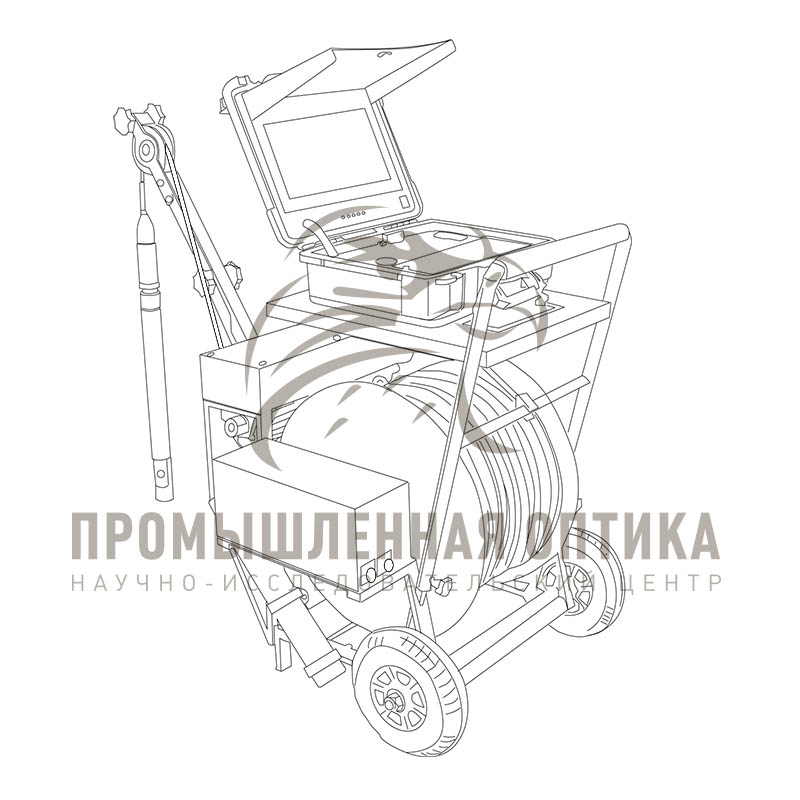

Конструктивно система телеинспекции СДВ ДЛ включает несколько основных узлов: прочную транспортно-эксплуатационную раму с колёсами, базовый блок с функцией видеорегистрации, кабельный барабан, инспекционный кабель, моторизированный механизм смотки и укладки кабеля, а также вращающуюся камерную головку диаметром 45 мм.

Все элементы комплекса рассчитаны на эксплуатацию в условиях выездных работ. Рама обеспечивает устойчивость оборудования при установке возле устья скважины или другого обследуемого объекта, а колёса упрощают транспортировку системы по площадке. Такое исполнение повышает мобильность комплекса и позволяет оперативно разворачивать оборудование на объекте.

Базовый блок выполняет функции управления, отображения и записи видеоданных. Через него оператор контролирует работу камерной головки, наблюдает изображение, управляет фокусировкой, вращением камеры, а также процессами смотки, намотки и укладки кабеля.

Рама и транспортное исполнение

Прочная рама с колёсами является несущей основой комплекса. Она предназначена для размещения кабельного барабана, базового блока и вспомогательных компонентов. Конструкция рамы рассчитана на механические нагрузки, возникающие при транспортировке, размотке и намотке кабеля, а также при работе на неровных площадках.

Колёсная база позволяет перемещать систему без использования дополнительной подъёмной техники на небольшие расстояния. Это особенно важно при обследовании объектов, расположенных на строительных, промышленных или инженерных площадках, где доступ к месту проведения работ может быть ограничен.

Рамная конструкция также способствует правильной организации рабочего места оператора: барабан, органы управления и кабельный тракт расположены таким образом, чтобы снизить риск спутывания кабеля, повысить безопасность и ускорить подготовку системы к инспекции.

Базовый блок видеорегистрации

Базовый блок, или видеорегистратор, является центральным модулем системы. Он обеспечивает приём видеосигнала от камерной головки, отображение изображения на экране, запись материалов инспекции и управление основными функциями комплекса.

В процессе работы оператор получает визуальную информацию в реальном времени. Запись видеоматериалов позволяет сохранять результаты обследования для последующего анализа, формирования отчётов, сравнения состояния объекта во времени и передачи данных заказчику или техническим специалистам.

Базовый блок может использоваться для фиксации ключевых участков обследования, документирования дефектов и контроля прохождения камеры по глубине. При наличии соответствующих функций в конфигурации системы видеозапись может сопровождаться служебной информацией, такой как дата, время, глубина спуска, комментарии оператора или обозначение объекта.

Кабельный барабан

Одним из ключевых компонентов СДВ ДЛ является барабан с инспекционным кабелем. В зависимости от выбранной комплектации длина кабеля может составлять от 200 до 600 м. Такой диапазон позволяет адаптировать систему под различные задачи: от обследования сравнительно неглубоких инженерных объектов до телеинспекции глубоких вертикальных или наклонных скважин.

Кабель выполняет сразу несколько функций. Он служит механическим элементом для спуска и подъёма камерной головки, каналом передачи видеосигнала и команд управления, а также линией питания для электронных и моторизированных узлов головки. Поэтому кабель должен обладать достаточной прочностью, гибкостью и устойчивостью к условиям эксплуатации.

Барабан обеспечивает организованное хранение кабеля, его равномерную размотку и обратную намотку после завершения работ. Правильная укладка кабеля важна для предотвращения перегибов, повреждений изоляции и образования петель.

Моторизированная смотка, намотка и укладка кабеля

Система оснащена моторизированным механизмом работы с кабелем, который обеспечивает смотку, намотку и укладку кабеля на барабан. Это значительно повышает удобство и безопасность эксплуатации, особенно при работе с длинными кабельными линиями до 600 м.

Моторизированная смотка позволяет оператору контролировать движение камерной головки при спуске в обследуемый объект. Намотка облегчает подъём оборудования после завершения инспекции и снижает физическую нагрузку на персонал. Механизм укладки кабеля обеспечивает равномерное распределение витков по барабану, что уменьшает риск перекрещивания, защемления и неравномерной нагрузки на кабель.

Автоматизация кабельных операций особенно полезна при длительных обследованиях, когда ручная работа с кабелем становится трудоёмкой и может привести к ошибкам. Моторизированный привод делает процесс более стабильным и повторяемым.

Камерная головка диаметром 45 мм

Инспекционная головка диаметром 45 мм является основным рабочим органом системы. Компактный диаметр позволяет использовать её в объектах с ограниченным внутренним пространством, включая узкие скважины и трубы. При этом головка оснащена моторизированными механизмами, обеспечивающими расширенные возможности обзора.

Камерная головка сочетает прямой обзор и боковой орбитальный обзор. Прямая камера используется для наблюдения по направлению движения, контроля траектории спуска, оценки препятствий и общего состояния объекта впереди камеры. Боковая орбитальная камера предназначена для детального осмотра стенок по окружности, что особенно важно при диагностике обсадных труб, швов, соединений, трещин, коррозионных участков и локальных дефектов.

Диаметр 45 мм делает головку достаточно компактной для широкого класса задач, а моторизированный поворотный механизм позволяет проводить осмотр без необходимости механического вращения всего кабеля или изменения положения системы на поверхности.

Прямой и боковой орбитальный обзор

Наличие двух режимов обзора повышает информативность телеинспекции. Прямой обзор даёт оператору ориентацию в пространстве и помогает контролировать продвижение камеры. Он полезен при спуске, поиске препятствий, обнаружении сужений, завалов, воды, загрязнений или посторонних предметов.

Боковой орбитальный обзор предназначен для кругового обследования внутренней поверхности объекта. Орбитальное движение камеры позволяет последовательно просматривать стенки по периметру, не пропуская важные участки. Такой режим особенно востребован при оценке состояния обсадных колонн и других цилиндрических конструкций.

В отличие от неподвижной боковой камеры, моторизированная орбитальная система позволяет оператору управлять направлением взгляда и фиксировать интересующие зоны. Это повышает точность диагностики и позволяет получать более качественные материалы для отчётности.

Дистанционная фокусировка орбитальной камеры

Важной функцией системы является дистанционная фокусировка орбитальной камеры. При обследовании подземных объектов расстояние от камеры до стенки может изменяться из-за диаметра скважины, наклона, неровностей, деформаций или положения головки. Возможность удалённо настроить фокус позволяет получить резкое изображение без извлечения оборудования на поверхность.

Дистанционная фокусировка повышает качество визуального контроля, особенно при детальном изучении локальных дефектов. Оператор может сфокусироваться на трещине, соединении, следах коррозии, отложениях или маркировке, чтобы получить более информативную видеозапись.

Эта функция также полезна при переходе между участками с различной геометрией, когда фиксированная фокусировка не обеспечивает одинаково чёткое изображение на всех дистанциях.

Принцип работы системы

Перед началом инспекции оборудование устанавливается возле обследуемого объекта. Рама фиксируется в рабочем положении, проверяется состояние кабеля, камерной головки, барабана и базового блока. После включения системы оператор задаёт необходимые параметры, проверяет изображение и готовит видеорегистратор к записи.

Камерная головка опускается в скважину или другой объект с помощью кабеля. В процессе спуска оператор наблюдает изображение с прямой камеры и при необходимости использует боковой орбитальный обзор для осмотра стенок. Движение кабеля контролируется моторизированным механизмом, что обеспечивает плавность и управляемость перемещения.

При обнаружении интересующего участка оператор может остановить продвижение, повернуть боковую камеру, выполнить фокусировку и записать детальный фрагмент. После завершения обследования моторизированная система поднимает камеру, наматывает кабель на барабан и укладывает его равномерными витками.

Области применения

Система телеинспекции СДВ ДЛ может использоваться в геологии, строительстве, водоснабжении, коммунальном хозяйстве, промышленной диагностике и обслуживании инженерных сооружений. Она подходит для обследования водозаборных скважин, технологических скважин, наклонных подземных каналов, вертикальных шахт, колодцев, обсадных колонн и других протяжённых полостей.

Комплекс позволяет выполнять входной контроль состояния объекта, плановую диагностику, обследование после ремонта, поиск повреждений, контроль качества монтажа и документирование технического состояния.

Эксплуатационные преимущества

Главное преимущество СДВ ДЛ заключается в сочетании большой глубины работы, моторизированного кабельного механизма и компактной вращающейся камерной головки. Система позволяет выполнять детальный визуальный контроль без необходимости спуска человека в объект и без разрушения конструкций.

Моторизированная работа с кабелем снижает трудоёмкость операций и повышает стабильность инспекции. Боковой орбитальный обзор обеспечивает детальное обследование стенок, а дистанционная фокусировка улучшает качество изображения на различных участках. Базовый блок видеорегистрации позволяет фиксировать результаты и использовать их для технической отчётности.

Заключение

Система телеинспекции скважин СДВ ДЛ является современным инструментом для визуальной диагностики вертикальных и наклонных подземных объектов. Прочная рама с колёсами, видеорегистратор, кабельный барабан длиной до 600 м, моторизированная камерная головка диаметром 45 мм, прямой и боковой орбитальный обзор, дистанционная фокусировка и автоматизированная работа с кабелем делают комплекс эффективным решением для профессиональной инспекции.

Оборудование позволяет получать детальную визуальную информацию о состоянии труднодоступных объектов, повышает качество диагностики, сокращает время обследования и обеспечивает удобное документирование результатов.
